Consejos para una instalación profesional de cableado estructurado
En el mundo de las tecnologías de la información, el cableado estructurado representa la columna vertebral de cualquier infraestructura de red moderna. Ya sea en una pequeña oficina o en un centro de datos corporativo, una instalación bien diseñada y ejecutada garantiza la continuidad del negocio, el rendimiento de la red y la escalabilidad futura.
Sin embargo, muchas organizaciones aún cometen errores al abordar el cableado como un detalle secundario, cuando en realidad es una inversión crítica que afecta directamente la eficiencia operativa, la seguridad y la facilidad de mantenimiento de los sistemas tecnológicos. En este artículo, desde Itrixbox, te brindamos una guía completa con consejos profesionales para lograr una instalación de cableado estructurado efectiva, duradera y normativamente correcta.
¿Qué es el cableado estructurado y por qué es tan importante? El cableado estructurado es un sistema integral de cables, conectores, canalizaciones y dispositivos que proporciona una infraestructura de telecomunicaciones estandarizada. Este sistema permite transmitir datos, voz, video y servicios de red de manera organizada, flexible y escalable.
Beneficios clave:
- Facilita el mantenimiento y la gestión de la red.
- Mejora el rendimiento y la velocidad de transmisión.
- Permite una fácil expansión o reconfiguración.
- Reduce interferencias eléctricas y problemas de conectividad.
- Cumple con normas internacionales que garantizan la interoperabilidad.

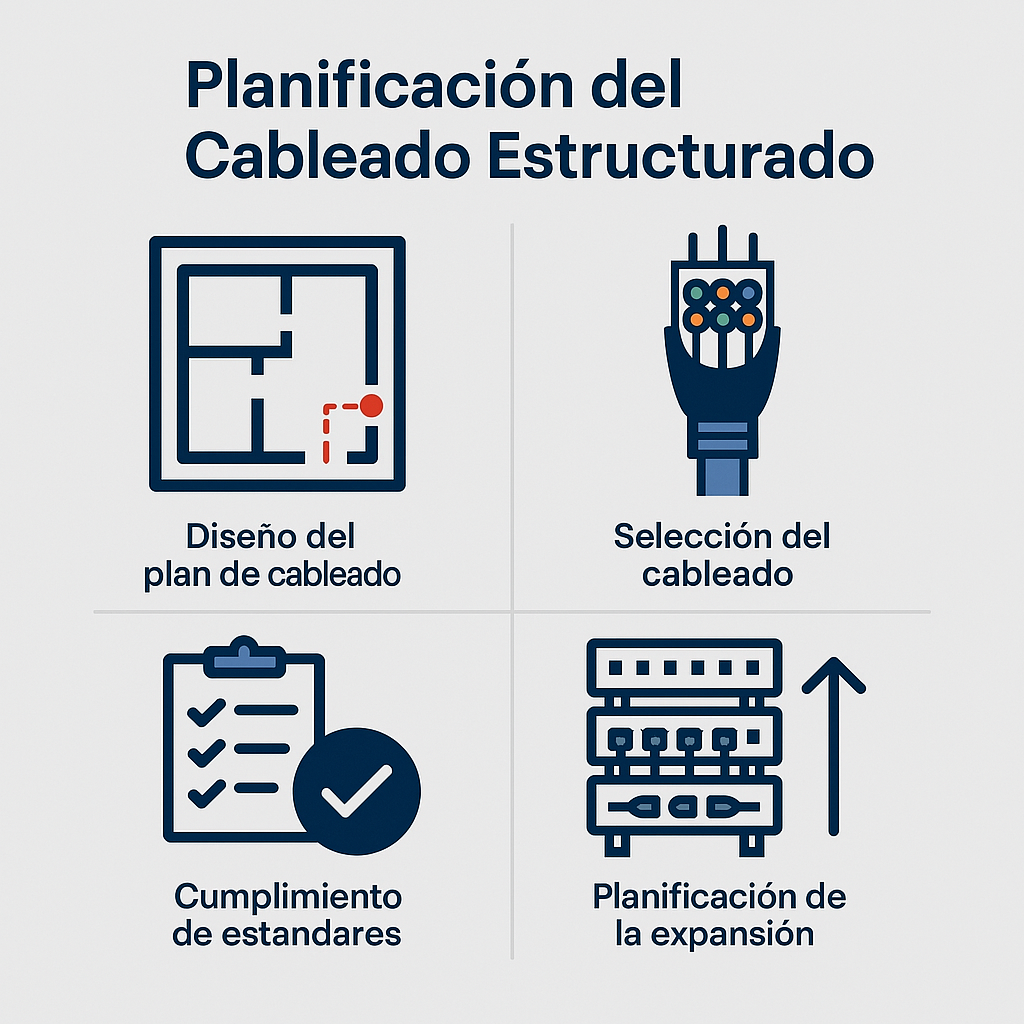

Planificación: el primer paso hacia el éxito
Antes de instalar un solo cable, es vital realizar una planificación detallada. Esta fase determinará la eficacia del sistema y evitará costosos retrabajos en el futuro.
¿Qué debes considerar?
Análisis del entorno: mide el área, identifica fuentes de interferencia (máquinas, equipos eléctricos), evalúa la ventilación y accesibilidad.
Proyección de crecimiento: considera futuros puestos de trabajo, equipos adicionales o expansiones. Tipo de cableado: elige entre Categoría 5e, 6, 6A o 7, según los requerimientos de velocidad (hasta 10 Gbps o más) y distancia.
Infraestructura existente: verifica si hay ductos disponibles, bandejas, canaletas o racks que puedan reutilizarse.
Normativas locales e internacionales: asegúrate de cumplir con estándares como TIA/EIA-568, ISO/IEC 11801, y normativas eléctricas locales.
Equipamiento recomendado para instalaciones profesionales
La selección de equipos confiables es esencial para una instalación de alto rendimiento. A continuación, te compartimos algunos elementos y marcas reconocidas en el sector:
Categoría Ejemplo/Marca
Cables UTP/STP Panduit, Belden, CommScope
Patch panels Leviton, Siemon, Nexxt Solutions
Faceplates y jacks AMP Netconnect, Schneider Electric
Canaletas y charolas Panduit, Ductline, Legrand
Equipos de medición Fluke Networks (DSX-5000), NetAlly
Herramientas de instalación Crimpadoras, pelacables, punch down tools
Switches de red Cisco, Ubiquiti, MikroTik
Racks y gabinetes Tripp Lite, APC, Rittal

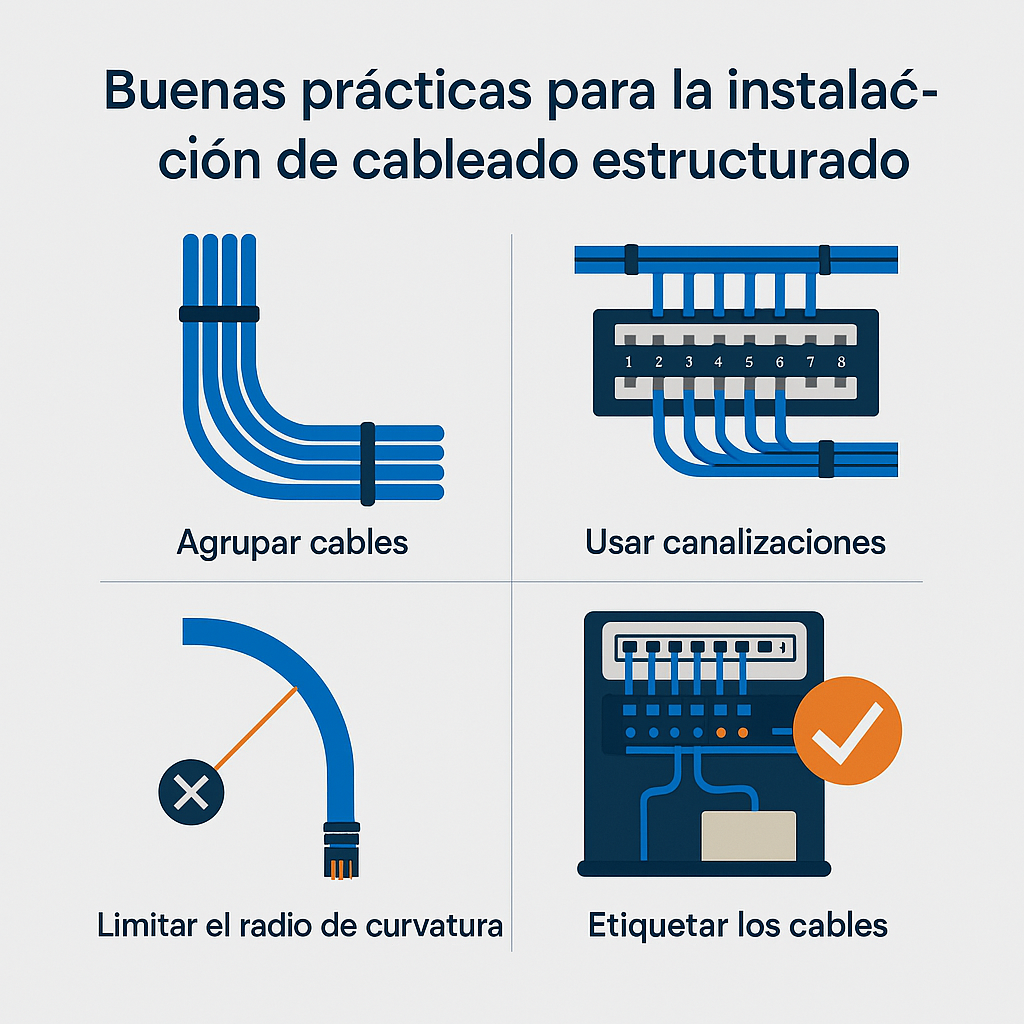

Buenas prácticas durante la instalación
Una correcta ejecución en campo marcará la diferencia entre una red funcional y una red problemática. Aquí te dejamos una guía paso a paso de buenas prácticas que aplicamos en Itrixbox:
- Etiquetado inteligente
Etiqueta ambos extremos de cada cable (en patch panel y jack).
Usa un sistema de codificación claro: por ejemplo, “A1-01” (Área 1, Punto 1).
Utiliza etiquetas resistentes al calor, agua y manipulación.

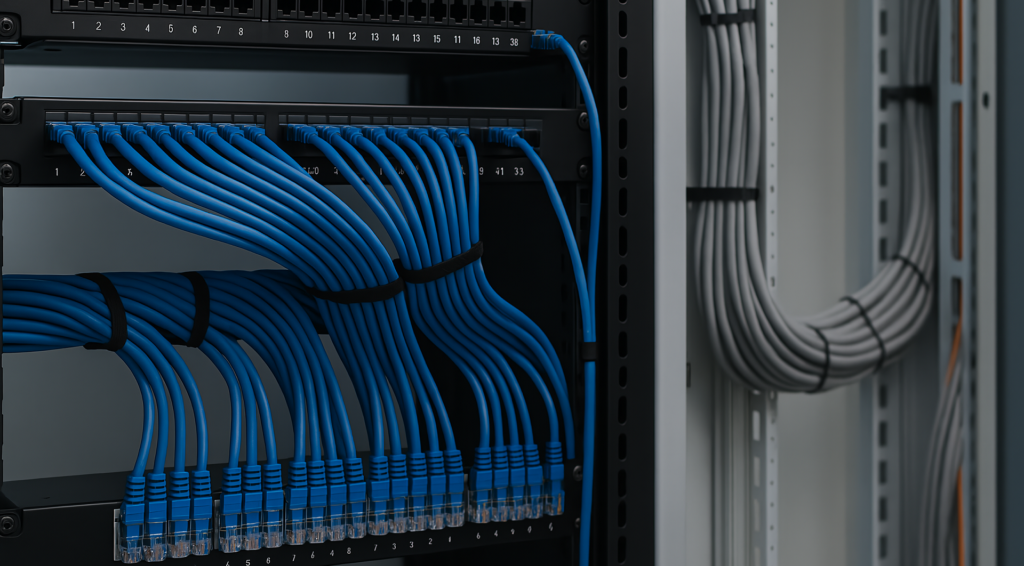

- Tendido ordenado
Evita tensar o doblar en exceso los cables.
Usa velcro en lugar de bridas plásticas para evitar dañar el aislamiento.
Mantén una separación mínima de 30 cm respecto a líneas eléctricas.
- Canalización eficiente
Instala bandejas o canaletas que permitan flujo de aire.
Deja espacio adicional para futuras expansiones.
No sobrecargues ductos ni los mezcles con cables de potencia.
- Cuidado con la interferencia (EMI)
Evita pasar cables cerca de transformadores, motores o luminarias fluorescentes.
Usa cables blindados (STP) en entornos con mucho ruido electromagnético.
- Distribución por zonas
Divide la red por áreas físicas o departamentos para facilitar mantenimiento.
Centraliza conexiones en cuartos de telecomunicaciones (TR) o closets de red.
Ejemplo práctico de instalación: oficina de 30 puestos
Imaginemos que estás realizando una instalación en una oficina de 300 m² con 30 puestos de trabajo. Aquí un esquema de cómo abordarlo:
Requisitos:
- 30 puntos dobles (voz/datos).
- Switches PoE para telefonía IP.
- Cableado Cat6A para soporte de 10 Gbps.
- Rack centralizado en cuarto de telecomunicaciones.
Instalación:
Patch panel 48 puertos con numeración del 01 al 60.
Faceplates dobles en cada puesto, conectados al patch panel mediante cables Cat6A.
Canaletas de superficie para facilitar inspección y cambios futuros.
Switch Cisco PoE con capacidad para alimentar teléfonos IP y cámaras de seguridad.
Resultado: una red organizada, potente y preparada para crecer hasta el doble sin necesidad de cableado adicional.
Errores comunes a evitar
- No seguir normas TIA/EIA
- Saltarse las distancias máximas, tipo de conector o colorimetría puede generar problemas de compatibilidad y rendimiento.
- Cableado desordenado o sin canalización
- El desorden genera interferencias, dificultad de mantenimiento y riesgo de accidentes.
- Falta de pruebas finales
- No validar cada punto con un certificador puede llevar a fallos intermitentes difíciles de diagnosticar.
- Mala selección de categoría de cable
- Usar Cat5e para sistemas que requieren 10 Gbps limitará el rendimiento de red.
- Desconocimiento de normativas eléctricas locales
- Puede generar problemas legales o técnicos en caso de inspecciones.
- Pruebas y certificación de la instalación
Una vez finalizada la instalación física, es imprescindible realizar las siguientes validaciones:
Pruebas clave:
- Continuidad y mapa de cableado: para verificar que no hay cortes ni inversión de pares.
- Pérdida de inserción (inserción loss).
- Pruebas de diafonía (NEXT/PSNEXT).
- Mediciones de longitud, atenuación y retardo.
- Certificación por categoría: usando herramientas como el Fluke DSX-8000.
Documentación:
- Plano de cableado con ubicaciones físicas.
- Tabla con numeración de puertos y dispositivos conectados.
- Reportes de prueba en PDF.
- Esto no solo aporta valor técnico, sino que brinda tranquilidad al cliente y respaldo ante auditorías o mantenimientos futuros.
- Normativas relevantes a considerar
- Conocer y aplicar las normas adecuadas garantiza calidad, compatibilidad y seguridad en la instalación.
Principales normas:
- TIA/EIA-568-C: Estándar para cableado comercial de telecomunicaciones.
- ANSI/TIA-606-B: Etiquetado y administración de cableado.
- ISO/IEC 11801: Cableado estructurado internacional.
- NFPA 70 (NEC): Código eléctrico nacional (EE. UU.)
- RETIE (Colombia) o equivalentes locales: normativa de instalaciones eléctricas seguras.
.Una instalación de cableado estructurado profesional no solo es una inversión inteligente, sino un paso esencial para garantizar el correcto funcionamiento de toda la infraestructura tecnológica de una empresa. Al seguir las buenas prácticas, utilizar los equipos adecuados y cumplir con los estándares internacionales, se minimizan riesgos, se reduce el costo de mantenimiento y se asegura el crecimiento futuro.
En Itrixbox, contamos con la experiencia, las herramientas y el personal capacitado para diseñar, ejecutar y mantener instalaciones de cableado estructurado de alto rendimiento para proyectos de todos los tamaños.
Si requieres equipo para el montaje de tu cableado estructurado, haz clic aquí abajo:
